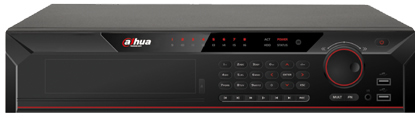

产品概述

支持1080P高清预览

支持CIF、2CIF、D1+CIF实时编码

支持16路同步回放

支持TV、VGA、HDMI同步输出；

VGA、HDMI视频输出分辨率最高达1920×1080；

采用Dahua云台控制协议时，可以通过鼠标实现三维智能定位功能；

支持预览图像与回放图像的电子放大；

支持按事件查询、回放、备份录像文件；

支持录像回放时智能搜索功能；

支持数字水印；

支持一键开启录像功能；

支持NTP（网络校时）、Email(邮件服务)、UPNP（通用即插即用）

技术参数










型  号

DH-DVR0804LF-HS

DH-DVR1604LF-HS

DH-DVR2404LF-HS

DH-DVR3204LF-HS




系统

主处理器

工业级嵌入式微控制器




操作系统

嵌入式LINUX操作系统




视频参数

图像编码标准

H.264




视频标准

PAL（625线，50场/秒）




监视图像质量

PAL制，D1(704×576)




回放图像质量

支持2CIF@25fps或者2D1+6CIF@25fps

支持2CIF@25fps 或者1D1+15CIF@25fps

支持2CIF@25 fps或者1/5/9/13/17/21通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps

支持2CIF@25fp或者1/5/9/13/17/21/25/29通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps




图像控制

图像质量可调，可变码流和固定码流可选




双码流

每个通道可设置双码流，副码流的设置最高分辨率不超过主码流




图像移动侦测

每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调




区域遮挡设置

每路支持4个区域遮挡块




音频参数

编码标准

G.711A




语音对讲

支持独立语音对讲




录像管理



录像方式

支持手动，   自动，运动检测，告警触发录像模式




录像保存

本机硬盘、网络




录像速度

支持2CIF@25fps或者2D1+6CIF@25fps

支持2CIF@25fps或1D1+15CIF@25fps

支持2CIF@2525fps或者1/5/9/13/17/21通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps

支持2CIF@25fp或者1/5/9/13/17/21/25/29通道支持D1@25fps,其余通道可支持2CIF、CIF、QCIF@25fps




录像回放

支持1、2、3、4、8、16路回放功能




备份方式

支持硬盘、刻录机、U盘存储和备份




视频



视频输入

8路BNC接口

16路 BNC接口

24路 BNC接口

32路 BNC接口




视频输出

1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、1路VGA输出、1路HDMI输出




抓图功能

支持JPEG抓图功能




环通输出

8路模拟视频BNC接口 (1.0Vp-p, 75ohms)

16路模拟视频BNC接口 (1.0Vp-p,   75ohms

无




矩阵输出

8选1视频矩阵输出

16选1视频矩阵输出

24选1视频矩阵输出

32选1视频矩阵输出




音频



音频输入

支持4路音频输入




音频输出

支持1路音频输出




报警



报警输入

8路报警输入、低电平有效，绿色接线柱接口

16路报警输入、低电平有效，绿色接线柱接口




报警输出

6路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口




其他

网络

1个 RJ45接口, 10/100M/1000M自适应




通信

标准485接口，支持半双工，绿色接线柱接口、

标准232接口，DB9

2个标准485接口，一个半双工，一个全双工，绿色接线柱接口、1个标准232接口，DB9




USB

2个USB 2.0接口，其中1个前面板，1个背板接口




硬盘

内部支持8个SATA硬盘接口




eSATA口

支持




电源

220V±10% 50Hz±2% / 110   60Hz




功耗

21W(不含硬盘)




工作温度

0℃-＋55℃




工作湿度

10%－90%




尺   寸

440mm   * 460mm * 89 mm(2U高度)




重   量

7.25kg




安装方式

机架安装，台式安装
