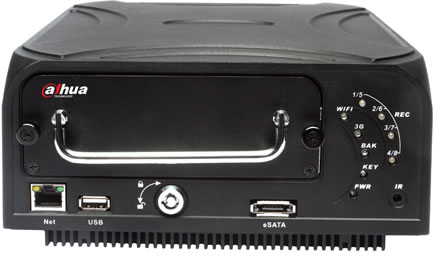

大华车载专用硬盘录像机 DH-DVR0804MF-U
大华车载专用硬盘录像机 DH-DVR0804MF-U
品名:
车载专用硬盘录像机
品牌:
大华
型号:
DH-DVR0804MF-U



产品概述

采用坚固铝合金材料作为机箱,散热性、牢固性更高

可内置两块硬盘作为存储介质,增强录像存储时间

先进的硬盘盒内置减震设计,对硬盘保护良好

提供多达8路的视频接入能力

编码能力强,提供2、4、6路实时D1录像存储,具备双码流

接口标准化,航空接口便于施工、牢固耐用

功能丰富,具有多种报警方式、录像模式,提供多种信息及车辆状态的采集和记录功能

接口丰富,提供方便的扩展与连接能力

操作方便,提供方便的备份、升级、操作、维护和管理功能

内置专业车载宽电压电源模块,为摄像机等提供电源,安装更简单

可内置3G无线传输模块和GPS定位模块,实现远程视频监控管理功能



技术参数



设备参数

DH-DVR0404MF-H

DH-DVR0604MF-H

DH-DVR0804MF-U

主处理器

高性能工业级嵌入式微控制器

操作系统

嵌入式LINUX

系统资源

多工操作,可同时多路录像、同时录像回放、同时网络操作

操作界面

人性图形化菜单会话界面

输入设备

鼠标操作、遥控器、专用键盘

输入法

包含:数字、英文、符号、可扩展中文输入

快捷功能

菜单中对于相同设置可进行快捷复制粘贴操作

右键菜单列出了画面分割等常用的功能

鼠标双击直接切换画面

压缩标准

图像压缩标准

H.264

音频压缩

G711A

视频输入

4路复合视频(NTSC/PAL)航空头(1.0VP-P,75Ω)

6路复合视频(NTSC/PAL)航空头(1.0VP-P,75Ω)

8路复合视频(NTSC/PAL)航空头(1.0VP-P,75Ω)

视频输出

1路模拟视频航空头接口 (1.0Vp-p, 75ohms)

1路VGA输出

支持TV/VGA视频同时输出

视频标准

PAL(625线,50场/秒),NTSC(525线,60场/秒)

视频记录速度

实时模式:PAL每路1帧/秒-25帧/秒可调,NTSC每路1帧/秒-30帧/秒可调

视频显示

1、4画面

1、4、9画面

1、4、9画面

监视轮巡

支持报警、动态监测及定时自动控制等监视轮巡功能

图像分辨率

PAL/NTSC

PAL/NTSC:

实时监视  D1 704×576/704×480

录像回放: D1  704×576/704×480 、HD1  352x576/352x480、BCIF  720x288/720x240、CIF  352×288/ 352×240 、 QCIF  176×144/176×120

支持双码流功能,辅码流分辨率 CIF  352×288/ 352×240、QCIF 176×144/176×120

图像画质

图像画质6档可调

区域覆盖

全屏内可设置任意大小的一块区域遮挡保护,最大支持4块区域遮挡

画面信息

通道信息、时间信息、区域遮盖,以及车牌号码,GPS,报警信息

TV调节

调节每一路的TV输出的区域,以适应画面损失严重的TV监视器

通道锁定

保密通道监视画面,当黑屏显示覆盖某一路的监视图像时,实际编码的图像仍为正常

通道处于锁定,限制没有权限访问的用户查看当前通道,增强保密性

通道状态显示

通道画面上可显示通道名称、录像状态、通道锁定状态、视频丢失状态、动态检测状态等

颜色设置

设置每个通道的视频输入信号的色调、亮度、对比度、饱和度、增益

音频输入

4路音频输入200-1000mv10KΩ(航空头)

6路音频输入200-1000mv10KΩ(航空头)

8路音频输入200-1000mv10KΩ(航空头)

音频输出

1路音频输出   200-3000mv  5KΩ(航空头)

语音对讲

1路语音对讲输入200-3000mv  10KΩ1路语音对讲输出200-3000mv  5KΩ

硬   盘

硬   盘

内置2个sata接口,可挂接2个硬盘

占用硬盘空间

音频: 28.8M字节/小时

视频: 56~900M字节/小时

图像分辨率

PAL/NTSC

最高可设D1@25帧

录像模式

手动录像、动态检测录像、定时录像、报警录像

录像的优先级:手动录像>报警录像>动态检测录像>定时录像

录像文件记录时间

1~120分钟可设置(默认为60分钟)

录像循环方式

硬盘循环覆盖录像

录像查询

根据时间、类型、通道号查询录像

回放模式

多种慢放速率,多种快放速率,手动单帧播放、倒放等模式

文件多种切换方式

可切换到正在播放的上一个文件或下一个文件或文件列表任意的文件

可切换到当前播放通道同一时刻的其他任意通道的文件(如存在文件)

支持文件的连续播放,一个文件放完后,继续播放同一个通道的下一个文件

多路回放

支持4个通道录像同时回放

画面缩放

多路回放时的小画面/适应窗口/全屏



局部放大

单画面全屏回放时可选择画面任一区域进行局部放大播放该区域的图像

存储功能

备份方式

外接USB存储设备(如普通U盘、移动硬盘)

外接ESATA硬盘备份

网络下载保存

网络控制

远程访问前端通道监控画面

通过网络客户端软件或浏览器访问、设置系统参数

通过客户端或浏览器网络升级程序,实现远程维护

通过网络查看视频丢失等报警

网络云台控制

远程下载存储及录像回放

与相关软件(中心管理软件)配套可实现多台设备联网共享信息

双工透明串口

网络方式报警输入、输出

语音对讲

视频检测与报警

动态检测

区域设置:每画面可设置396(PAL 22×18 NTSC 22×15)个检测区域;检测灵敏度设置:区域可设置多级灵敏度;可联动录像或外部报警输出或弹出屏幕提示

视频丢失

可联动外部报警输出或弹出屏幕提示

外部报警

可联动录像,或在设置的时间段内联动外部报警输出或弹出屏幕提示。

手动报警控制

可以使能或禁止某个报警输入通道

可以模拟产生报警信号输出到某个报警输出通道

报警输入

7路报警输入(通过设置常开或常闭开关,可选择报警产生类型)

报警输出

2路继电器输出

报警

继电器

30VDC  1A,125VAC 0.5A(联动输出)

接口

USB接口

1个USB 2.0接口, 扩展1个USB 2.0接口

网络接口

RJ45 10M/100M自适应以太网口

RS485

云台控制接口,支持多种协议

RS232

用于普通串口(调试)、键盘接口及透明串口(通过网络转发串口的输入输出)

扩展功能

GPS

内置GPS模块,可实现GPS信息的显示和编码叠加,录像记录

3G

内置3G模块(EV-DO,WCDMA,TD-SCDMA),支持时段设置,短信触发上下线设置,语音触发上下线设置,保活时间设置

系统信息

硬盘信息

硬盘使用状况等相关信息显示,当前工作盘指示

码流统计

每个通道的码流统计,波形显示。

日志查找

显示系统日志,可达1024条,并支持按时间和类型的查找日志信息

系统版本

显示录像通道数,报警输入输出通道数,系统版本号,发布日期等

在线用户

显示网络上在线的用户

用户管理

用户管理

多级用户管理;多种管理模式,本地、串口、网络的用户统一管理,用户权限可设置

用户和组的添加和权限修改

密码安全性保护

密码修改,有用户帐号权限的用户还可设置其它用户的密码

帐号锁定策略:每30分钟内仅可试密码5次,否则锁定;降低攻击的可能性

程序升级

通过客户端或升级工具

可扩展U盘升级

登录注销与关机

密码方式登录,确保安全性

关闭系统菜单时人性化菜单对话:提供注销菜单用户,关闭机器,重启机器等选择

可设置关机权限,确保拥有权限的用户关闭机器

可设定时开关机,ACC延时关机

常规参数

电源

6V-36V DC

功耗(+3W)

< 15 W(不含硬盘)

使用温度

-10℃-+60℃

使用湿度

10%-95%

大气压

86kpa-106kpa

尺  寸

202×91×252(W×H×L) mm

重  量

3.5KG

安装方式

台式安装
