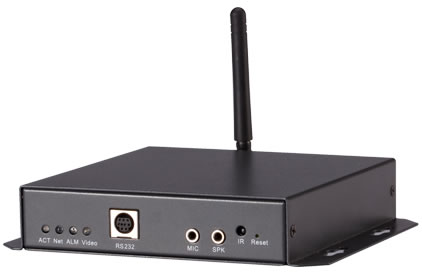

产品概述
 模块化设计，便于固定安装
 采用TI达芬奇系列高性能DSP
 采用标准H.264/MPEG4视频压缩技术，压缩比高，码流控制准确、稳定
 最大支持分辨率D1（1路、4路），支持多（双、四）码流，ACF（活动帧率控制）
 支持SD卡存储，可热插拔
 支持主流的音频编码格式，支持高清语音对讲
 1/2/4路标准BNC输入，1路标准BNC输出（带简单OSD菜单，可配置IP、以及编码等简单配置）
 支持TD-SCDMA（GPRS/EDGE）/EVDO(CDMA1X)/WCDMA以及Wi-Fi等3G和无线网络模块（可选）
 具有通用的报警IO以及RS485控制接口以及通用串口
 支持丰富的网络协议
 支持一键恢复默认配置功能
 支持PoE，以及DC12V电源输出，供外设取电（仅-P型号单路设备支持）
 支持JPEG抓图

技术参数







 型号

 DH-NVS0104EF

（-P/-W/-T/-E/-C/-G）

 DH-NVS0204EF

（-P/-W/-T/-E/-C）

 DH-NVS0404EF

（-P/-W/-T/-E/-C）




 系统

 主处理器

 TI达芬奇系列高性能DSP




 操作系统

 嵌入式 LINUX




 系统资源

 同时支持: 网络实时预览,本地录像,以及其他远程操作




 用户接口

 本地GUI（TV输出）以及WEB、DSS、PSS等远程操作界面




 系统状态

 SD卡信息, 码流统计, 日志记录, 软件版本, 在线用户.




 视频

 视频输入

 1路，BNC（1.0VP- P，75Ω）

 2路，BNC（1.0VP- P，76Ω）

 4路，BNC（1.0VP- P，77Ω）




 视频输出

 1路，BNC（1.0VP- P，75Ω）,支持复合视频输出（带OSD输出）




 视频制式

 PAL(625Line, 50f/s), NTSC(525Line, 60f/s)




 视频压缩格式

 H.264/MPEG4/JPEG




 视频压缩分辨率

 D1/HD1/CIF/QCIF/QVGA

 HD1/CIF/QCIF/QVGA

 D1/HD1/CIF/QCIF/QVGA




 视频压缩帧率

 PAL 1f/s-25f/s  NTSC 1f/s-30f/s；

 D1/HD1:

1f/s-6f/s  NTSC 1f/s-7f/s；

CIF/QCIF/QVGA:

PAL 1f/s-25f/s  NTSC 1f/s-30f/s；




 图象质量

 1~6 档可调（6档画质最佳）




 录像速度

 1路D1实时

 2路HD1实时

 4路CIF实时或4路D1非实时




 抓图功能

 1F/S的JPEG抓图




 区域遮挡

 支持8个遮挡区域块




 摄像头调节

 可以进行亮度、饱和度、对比度等参数调节




 数字水印

 视频图像编码处理加入水印技术，防止视频图像篡改




 视频信息

 通道标题,时间,视频丢失, 动态检测,遮挡检测




 音频

 音频输入

 1路， BNC（1.0VP- P，75Ω）

 2路，BNC（1.0VP- P，75Ω）

 4路，BNC（1.0VP- P，75Ω）




 语音对讲输入

 1路， 3.5mm JACK LINE IN




 语音输出

 1路， 3.5mm JACK LINE OUT




 语音压缩

 G.711a/AMR/PCM




 视频检测

        和告警

 视频丢失

 联动事件:报警设备，音视频存储，图片抓取，日志记录，邮件SMTP发送等




 动态检测

 396 (22*18) 检测区域；灵敏度 1~6 (6档最高)；联动事件:同上




 视频遮挡

 灵敏度级别1-6，每个灵敏度对应视频被遮挡的区域百分比；联动事件:同上




 告警输入

 4路告警输入




 告警输出

 2路告警输出, 30VDC, 1A, NO/NC




 录像和备份

 录像优先级

 手动>告警 >动态检测>自动




 录像查询模式

 可以按时间/日期,和类型（告警, 动态检测和外部告警）查询本地或网络数据




 本地存储

 SD卡存储




 录像覆盖

 对重要录像标记，不被覆盖，也可取消标记




 存储管理

 SD卡出错,无卡,卡容量不足等触发报警




 网络

 有线网络

 支持以太网接口, 10/100 Base-T Ethernet




 无线网络

 支持 IEEE802.11b/802.11g/802.11n（-W型号支持）（-G型号支持内置GPS模块）




 移动3G网络

 支持TD-SCDMA/EVDO(CDMA1X)/WCDMA等3G网络（仅-T/-E/-C支持）




 网络协议

 标准HTTP,TCP/IP,ICMP.RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE




 辅助接口

 RS232

 1路RS232接口,多芯排形接插,全双工同步




 RS485

 1路RS485接口，可用于云台控制和透明通道接口。




 环境

 供电

 电源适配器供电模式DC12V（-P型号支持PoE供电，同时支持DC12V输出）

 电源适配器供电模式DC12V（-P型号支持PoE供电）




 功耗

 <5W




 工作环境

 工作温度-10℃~+50℃，工作湿度10%~90%




 尺寸

 162mm*136mm*30mm




 重量

 1.0Kg
