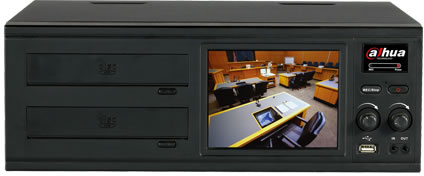

产品概述
 符合高检统一标准
 多光盘实时刻录
 重点信息标示
 5.6英寸高清液晶显示屏，支持清晰回放
 卷宗信息叠加
 画中画功能成熟应用
 温湿度信息叠加，清晰显示

技术参数







 型  号

 DH-DVRXX04FD-S




 系统

 主处理器

 工业级嵌入式微控制器




 操作系统

 嵌入式LINUX操作系统




 视频参数

 图像编码标准

 H.264




 视频标准

 PAL（625线，50场/秒）




 监视图像质量

 PAL制，D1(704×576)




 回放图像质量

 PAL制，QCIF（176×144）、CIF（352×288）、HD1（352×576）、D1（704×576）；




 图像控制

 图像质量可调，可变码流和固定码流可选




 双码流

 每个通道可设置双码流，副码流的设置最高分辨率不超过主码流




 图像移动侦测

 每画面可设置396(22×18)个检测区域；可设置多级灵敏度，1-6档可调




 区域遮挡设置

 每路支持4个区域遮挡块




 音频参数

 编码标准

 G.711A




 语音对讲

 双向语音对讲功能




 录像管理

 录像方式

 支持手动， 自动，运动检测，告警触发录像模式




 录像保存

 本机硬盘、网络、光盘刻录




 录像速度

 全部可以设置为D1




 录像回放

 2路硬盘录像回放，1路本地光盘回放




 备份方式

 支持硬盘、刻录机、U盘存储和备份




 视频

 视频输入

 2、3、4路 BNC接口




 视频输出

 1路模拟视频BNC接口 (1.0Vp-p, 75ohms)、1路VGA输出支持1024×768、800×600分辨率




 抓图功能

 支持JPEG抓图功能




 环通输出

 无




 矩阵输出

 无




 音频

 音频输入

 2/3/2路BNC音频输入/1路拾音器音频输入/1路MIC音频输入；拾音器、MIC与第1路BNC只能选1个




 音频输出

 1路线性音频输出、本地喇叭输出；耳机输出




 报警

 报警输入

 4路报警输入、低电平有效，绿色接线柱接口




 报警输出

 3路告警输出，继电器触点 (1A@24VDC), NO、NC可编程、绿色接线柱接口




 其他

 网络

 1个 RJ45接口, 10/100M自适应




 通信

 标准485接口，支持半双工，绿色接线柱接口、标准232接口，DB9




 USB

 2个USB 2.0接口，其中1个前面板，1个背板接口




 硬盘

 标配2个SATA DVD刻录机，可挂接1个SATA硬盘接口




 eSATA口

 不支持




 液晶屏

 标配640*480高清晰液晶屏




 电源

 220V±10% 50Hz±2% / 110 60Hz




 功耗

 27W(不含硬盘)




 工作温度

 0℃-＋55℃




 工作湿度

 10%－90%




 尺 寸

 370mm(高)×290mm(宽)×132mm(深)




 重 量

 6.5-7.5kg




 安装方式

 手提便携式
