▶ 11 米 x 11 米（35 英尺 x 35 英尺）超宽探测范围
▶ 双重探测技术和先进的信号处理
▶ 灵活的安装高度：2.3 米至 2.7 米（7.5 英尺至 9 英尺）
▶ 无需调节探测范围或高度
▶ 受监测微波；可以调节微波范围
▶ 8 个探测层，包括可选下视区
▶ 防气流和昆虫干扰
▶ 温度补偿
▶ 组合护盖和墙壁防拆开关
▶ 可选摄像机、夜灯和声音报警器模块

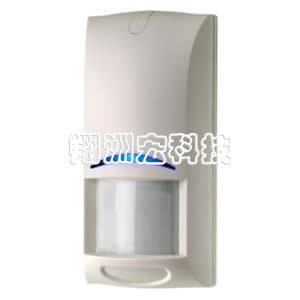

ISM-BLBLD1 TriTech® 探测器完美融合了被动红外 (PIR) 和微
波探测技术，并且具有先进的信号处理功能。 这些小巧且不易被
察觉的探测器非常易于安装，不需要现场调节。
这些探测器提供三种频率：
频率探测器
9.9 GHz      ISM-BLD1- F3
10.525 GHz   ISM-BLD1- F1
10.687 GHz   ISM-BLD1- F4

基本功能
  先进的信号处理

  自适应性处理技术可以针对背景干扰进行调节，减少了误报，同时对入侵者的响应能力丝毫不受影响。

  一步探测技术 (FSP) 几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。 FSP 能够根据信号幅度、极性、斜率和周期来调节探测器的灵敏度。 这使安装人员省去了选择灵敏度级别的麻烦。 每个传感器（被动红外和微波）单独对信号进行处理，并且两个传感器必须同时检测到报警才能激活报警继电器。
  测试功能

外部可见三色（蓝、黄、绿）报警 LED（发光二极管）指示灯指示每个传感器的状态。
  受监测微波

  微波电路受到全面的监测。 如果微波子系统出现故障，被动红外子系统将提供单独的技术探测。
  防气流和昆虫干扰

  密封的光学器件腔体可以防止气流和昆虫对探测器造成干扰。
  温度补偿

  探测器在临界温度下对灵敏度进行调节，以保持对入侵者的识别能力。

  证书与认可




地区

认证






比利时

INCERT

B-509-0014/d




俄罗斯

UL

ANSR: Intrusion-detection Units (UL

      639); WA18G and GB: ANSR7: Intrusiondetection

      Units Certified for Canada

      (ULC-S306)




意大利

GOST

ISM-BLD1-F1: GOST 12997-84, GOST R

      50009-2000, GOST R 51317.3.2-99,

      GOST 51317.3.3-99, GOST R MEK

    60065-2002




法国

AFNOR

ISM-BLD1-F3: NF, A2P (282112-00)




巴西

ANATEL

ISM-BLD1-F1: 0251-06-1855




荷兰

NCP

ITD08502-PI Klasse 3 [-WA18G]

      ITD08503-PI Klasse 3







国家

认证/编号




比利时

ISM-BLD1-F1：INCERT




欧洲

符合 EN50131-1 2 级




俄罗斯

俄罗斯GOST 12997-84，GOST R 50009-2000，GOST R

      51317.3.2-99，GOST R 51317.3.3-99，GOST R MEK

    60065-2002




  安装/配置
  应用信息

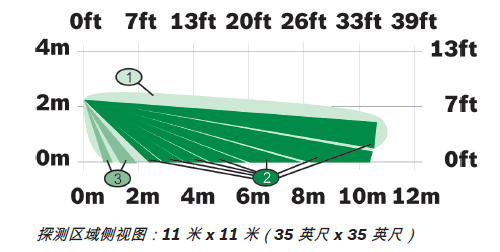

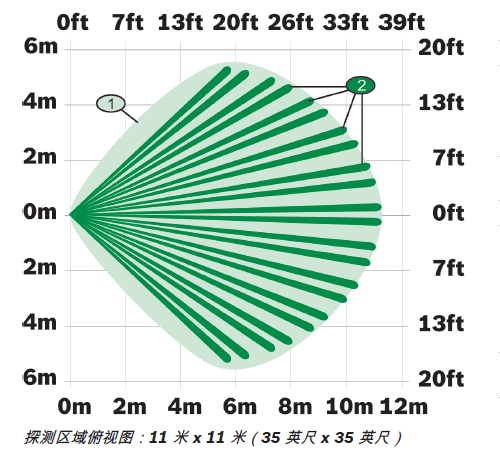

  探测区域

  注解：只有在被动红外和微波都探测到入侵者时才会触发报警。
  探测区域图例



安装

建议安装高度为 2.3 米至 2.7 米（7.5 英尺至 9 英尺）
  探测器的安装位置：

  • 平坦墙体（表面，半齐平式安装），使用可选 B335 旋转式安装支架或 B328 万向安装支架，

  • 墙角（两面互相垂直的墙壁的交汇处）。

  • 天花板，使用可选 B338 天花板安装支架。
  备用电源

此探测器没有内置备用电池。


  附件




数量

附件




1

探测器




1

硬件包




1

说明文件包



  技术规格
  环境要求

  符合 EN50131 环境 II 类，安全级别 2

  相对湿度： 0% 至 85%，无冷凝

  操作温度： -29°C 至 +49°C（-20°F 至 +120°F）
  机械特性

  颜色： 白色

  尺寸： 13.2 厘米 x 6.1 厘米 x 4.8 厘米（5.2 英寸 x 2.4 英寸 x 1.9 英寸）

  材料： 高强度 ABS 塑料
  射频

  干扰 (RFI)

  抗扰性：

  当场强小于 50 V/m 时，在 26 MHz 至 950 MHz
  的范围内不会产生报警或不用设置临界频
  率。
  输出

  数字报警： 正常为 5 V，在报警期间接地 4 秒。

  继电器： 固态输出，受监控，A 形常闭 (NC) 触点，电气额

  定值：125 mA，28 VDC，3 W。

  防拆开关： 常闭 (NC) 触点（带护盖），电气额定值：28 VDC，125 mA（最大）。

  防拆开关电路连接到 24 小时保护电路。
  电源要求

  电流（报警）： 22 mA

  电流（待机）： 最大 15 mA（12 VDC）

  操作电压： 10 VDC 至 14 VDC

定购信息




ISM‑BLD1 蓝色系列 TriTech 探测器

      (10.525 GHz)

    10.525 GHz

ISM-BLD1-F1




ISM‑BLD1 蓝色系列 TriTech 探测器 (9.9

      GHz)

    9.9 GHz

ISM-BLD1-F3


硬件附件




ISM‑BLA1‑CC 蓝色系列彩色摄像机模块

      （NTSC 格式）

    NTSC 格式

ISM-BLA1-CC-N




ISM‑BLA1‑CC 蓝色系列彩色摄像机模块

      （PAL 格式）

    PAL 格式

ISM-BLA1-CC-P




ISM‑BLA1‑LM 蓝色系列夜灯模块

    适合所有蓝色系列探测器

ISM-BLA1-LM




ISM‑BLA1‑SM 蓝色系列警号模块

    适合所有蓝色系列探测器

ISM-BLA1-SM




B328 万向安装支架

      安装在单开口盒中，允许探测器转动。

    电线隐藏在其中。

B328




B335-3 小型旋转式安装支架

      小型旋转式塑料壁装支架。 垂直旋转

      范围为 +10° 至 -20°，水平旋转范围为

    ±25°。 每包三件。

B335-3




B338 通用天花板安装支架

      用于吸顶式安装的塑料旋转支架。 垂

      直旋转范围为 +7° 至 -16°，水平旋转范围

    为 ±45°。

B338
