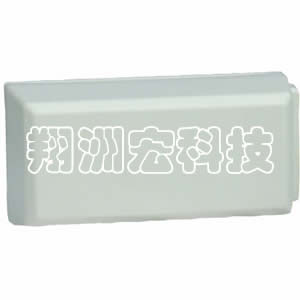

▶ 监测一个功率受限的输入防区 ▶ 提供一个输出继电器 ▶ 可用于经 UL 认证的防火和安防应用场合 ▶ 可设定地址的 DIP 拨码开关 DS7465i 输入/输出模块可与兼容的多路复用总线系统配合工作并可使用两个多路复用总线防区地址。 它配有可设定地址的 DIP 拔码开关，“C”形继电器（输出防区）可在发生数种不同的系统事件时激活。 DS7465i 模块提供了一个输入防区，用于监控传统的常开 (NO) 或常闭 (NC) 触点。 该模块以多路复用总线地址的形式将触点的状态报告给控制主机。 最多可将 60 个 DS7465i 模块与兼容的控制主机或多路复用总线扩展模块配合使用。
基本功能
受监测的输入防区
功率受限的输入防区用于监控常开 (NO) 或常闭 (NC) 干触点。它通过 47 千欧终端电阻 (EOL) 进行监测。输出继电器
仅在功率受限的电路上使用输出继电器。 继电器触点的额定阻抗负载为 1 A（30 VDC 时）。 不要将输出继电器用于电感性负载或电容性负载。证书与认可
| 地区 | 认证 | |
| 欧洲 | CE | 2004/108/EC EMC Directive (EMC), 2006/95/EC Low-Voltage Directive (LVD) |
| 美国 | UL | NBSX: Household Burglar Alarm System |
| CSFM | 7165-1615: 113, 7165-1615: 119 2008 年 7 月 |
|
安装/配置
兼容性信息
| 控制主机 | D9412GV2、D7412GV2 和 D7212GV2 控制主机 D9412G、D7412G 和 D7212G 控制主机 D9124 火警控制主机 DS7400Xi 控制主机 |
| 多路复用总线接口模块 | D8125MUX 多路复用总线接口模块 DS7430 多路复用总线扩展模块 DS7436 多路复用总线扩展模块 |
DS7465i 系列模块需要一个多路复用总线扩展模块以连接至控制主机。
防火应用场合
对于经 UL 认证的防火安装场合，必须使用常开 (NO) 触点。 对于防火安装场合，请按需订购一定数量的多路复用总线防区终端电阻（部件号：28010）。
接线
最大阻抗：额定值 4.05 欧姆，+20°C (+68°F)
| 距离（近似值） | 尺寸 |
| 76 米 | 0.65 毫米 |
| 193 米 | 1.02 毫米 |
| 250 英尺 | 22 AWG |
| 600 英尺 | 18 AWG |
有关多路复用总线的布线要求，请参阅多路复用总线扩展模块参考指南。
为控制主机布线时推荐使用四芯电缆。 不要使用屏蔽或双绞线电缆。
注解：如果用于防火应用场合，则需要使用 18 AWG 电线。
附件
| 数量 | 组件 |
| 1 | 输入/输出模块 |
| 1 | 多路复用总线防区终端电阻（部件号：26069） |
| 1 | 硬件包 |
| 1 | 说明文件包 |
技术规格
电路参数
启动设备电路类型： B 类（样式 A）
信号线路电路类型： B 类（样式 4）
防区要求： 一个多路复用总线地址
环境要求
操作温度： 0°C 至 +50°C（+32°F 至 +122°F）
输出
继电器触点额定值： 1 A，30 VDC
电源要求
电流消耗： 1 mA（最大）
定购信息
DS7465i 输入/输出模块
监测一个功率受限的输入防区并提供一个输出继电器。 可设定地址的 DIP 拔码开关。 设计用于防火和安防应用场合。
