BOSCHISN‑AP1、ISN‑AP1‑T 和 ISN‑AP1‑T‑CHI 被动红外探测器
BOSCHISN‑AP1、ISN‑AP1‑T 和 ISN‑AP1‑T‑CHI 被动红外探测器
品名：
ISN‑AP1、ISN‑AP1‑T 和 ISN‑AP1‑T‑CHI 被动红外探测器
品牌：
BOSCH
型号：

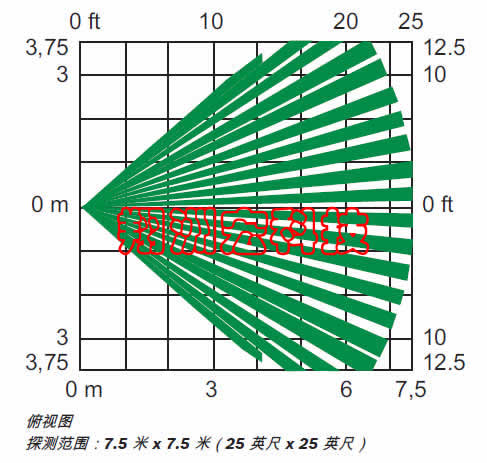

▶ 探测范围：7.5 米 x 7.5 米（25 英尺 x 25 英尺）
▶ 拥有一步探测技术 (FSP) 的嵌入式微控制器
▶ 防气流和昆虫干扰
▶ 双体式设计
▶ 温度补偿
▶ 护盖防拆开关（-T 型）

这些探测器是经过简化的传统独立被动红外探测器，能够以较低的成本提供可靠的性能。 菲涅尔镜片可以在整个视场范围内提供高度清晰的图像，令入侵者无处藏身。 嵌入式微控制器可以执行一步探测 (FSP)，减少了误报并保证了最佳的捕获性能。 可调的安装高度范围、双体式设计和可选的支架使得安装人员可以轻松灵活地执行安装。 温度补偿有助于在各种气候条件下保持和提高产品的性能。ISN‑AP1‑T 型探测器提供了护盖防拆开关。



基本功能


  所有型号均具有的功能


  嵌入式微控制器

  微控制器采用先进成熟的信号处理技术，包括博世特有 FSP 和温度补偿技术。 与用固定阈值级别来比较连续信号的传统 PIR 探测器相比，采用微控制器的探测器更加安全可靠，同时提供卓越的防误报功能。


  信号处理

  一步探测技术 (FSP) 几乎可在瞬间对人体目标作出回应，而不会产生由其他原因导致的误报。 FSP 能够根据信号幅度、极性、斜率和计时来调节探测器的灵敏度。 这使安装人员省去了选择灵敏度级别的麻烦。


  防气流和昆虫干扰

  密封的光学成像室可以防止气流和昆虫对探测器造成干扰。


 双体式设计

  在安装和固定期间，只需拆除护盖。 电路板和光学器件保持统一整体，大大提高了安装速度、便利性和效率。


  温度补偿

  探测器可以在临界温度下调节 PIR 的灵敏度以更加准确地探测人体热量，从而有效识别入侵者并避免误报。


  测试功能

  在步测期间，红色发光二极管 (LED) 指示灯将会指示报警并进入活动状态。


  ISN-AP1-T 和 ISN-AP1-T-CHI 型号的附加功能


  护盖防拆开关

当拆除护盖时，常闭触点会打开，同时向控制主机发出报警信号。


  启用或禁用 LED 指示灯

  可通过 LED 跳线启用或禁用 LED 指示灯。





证书与认可






      地区
      认证




      欧洲
      CE
      ISN-AP1 and ISN-AP1-T: EC Directive

        89/336/EEC and EN55022: 1998 +A1:

        2000 +A2: 2003 (ANSI C63.4: 2003),

        EN50130-4: 1996 +A1: 1998 +A2:

        2003, EN61000-3-3: 1995 +A1:2001,

        EN61000-4-2: 1995 +A1: 1998 +A2:

        2001, EN61000-4-3: 2002 +A1: 2003

        +A2: 2005, EN61000-4-4: 1995 +A1:

        2000 +A2: 2001, EN61000-4-5: 1995

        +A1: 2001, EN61000-4-6: 1996 +A1:

        2001 +A2: 2001 +A3: 2005,

      EN61000-4-11:1994 +A1: 2004




      中国
      CCC
      ISN-AP1-T-CHI: 2009031901000547




      欧洲
      EN
      ISN‑AP1-T：EN50131-2-2 2 级，环境等级 II

        ISN‑AP1：EN50131-2-2 1 级，环境等级 II












安装/配置
















电源注意事项


  • 使用经认证的电源。 所有输出只能连接到安全超低电压
  (SELV) 电路。

• 探测器没有内置备用电池。


  安装注意事项

  若要调整安装高度，请在安装之前上下滑动探测器的印刷电路板
  (PCB)。 选择下列一种高度范围：

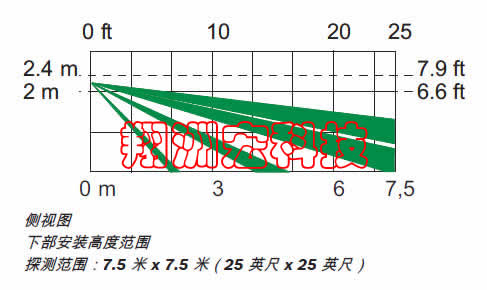

  • 2.0 米至 2.4 米（6.6 英尺至 7.9 英尺）

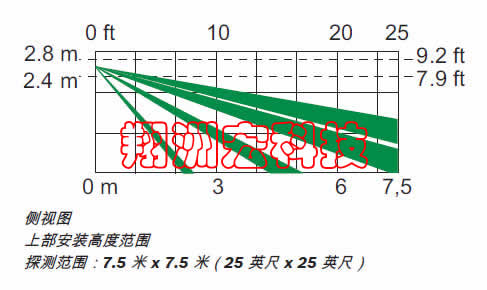

  • 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）

  缺省高度为 2.4 米至 2.8 米（7.9 英尺至 9.2 英尺）。

  探测器应安装在适当的室内位置，以使入侵者必然经过探测器的探测区域。 使用可选的 B335-3 小型旋转式安装支架，探测器可以安装在角落处或者平坦的墙体（表面，半齐平安装）。

  注解可选的安装支架会减少探测器的探测范围，并会增加探测盲区。

  不要把探测器安装在以下地方：室外，窗户或窗户附近，阳光直射的地方，气流风口，空调出口附近，热源附近，或者动物经常出没的地方。


  兼容性信息

  每种探测器均可以与所有传统控制主机一起工作。





附件






      数量
      组件




      1
      探测器




      2
      平头螺丝




      2
       螺丝固定件












技术规格


  壳体设计

  颜色： 白色

  尺寸： 93 毫米 x 52 毫米 x 44 毫米
  （3.7 英寸 x 2.1 英寸 x 1.7 英寸）

材料： 高强度 ABS 塑料


  环境要求

  相对湿度： 0 至 95%，无冷凝

  工作温度： 0°C 至 +49°C（+32°F 至 +120°F）

存储温度： -29°C 至 +49°C（-20°F 至 +120°F）


  指示灯

  报警指示灯： 红色 LED

在 ISN-AP1-T 和 ISN‑AP1‑T‑CHI 上，可通过 LED 跳线启用或禁用。


  输出

  继电器： 监控方式 A 常闭 (NC) 触点，电气额定值：125 mA，28 VDC，3 W。

防拆开关 (ISN-AP1-T)： 常闭 (NC) 触点（带护盖），电气额定值：28 VDC，125 mA（最大）。 防拆开关电路连接到 24 小时保护电路。


  电源要求

  电流（报警）： < 25 mA

  电流（待机）： < 15 mA，12 VDC

工作电压： 9 VDC 至 15 VDC





  定购信息






      ISN‑AP1 被动红外探测器

温度补偿，7.5 米 x 7.5 米（25 英尺 x 25

英尺）探测范围，以及采用 FSP 技术的

微控制器。
      ISN-AP1




      ISN‑AP1‑T 被动红外探测器

温度补偿，护盖防拆开关，7.5 米 x 7.5

米（25 英尺 x 25 英尺）探测范围，以及

采用 FSP 技术的微控制器。
      ISN-AP1-T




      ISN‑AP1‑T‑CHI 被动红外探测器（中国版）

温度补偿，护盖防拆开关，7.5 米 x 7.5

米（25 英尺 x 25 英尺）探测范围，采

用 FSP 技术的微控制器，适合在中国使用。
      ISN-AP1-T-CHI









  硬件附件






      B338 通用天花板安装支架

用于吸顶式安装的塑料旋转支架。 垂

直旋转范围为 +7° 至 -16°，水平旋转范围

为 ±45°。
      B338




      B335-3 小型旋转式安装支架

小型旋转式塑料壁装支架。 垂直旋转

范围为 +10° 至 -20°，水平旋转范围为

±25°。 每包三件。

B335-3
