型  号

设备参数

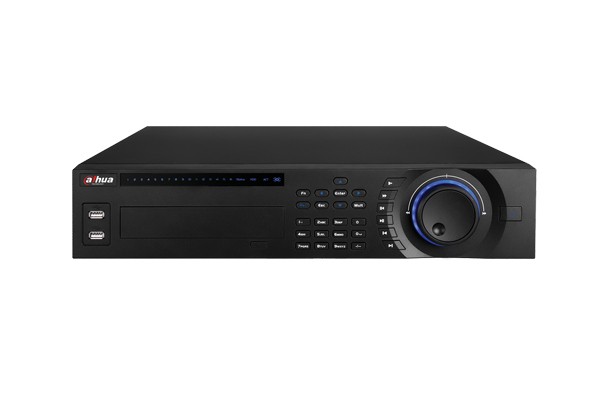

DH-DVRXX04HG-S-E




系统

主处理器

工业级嵌入式微控制器




操作系统

嵌入式LINUX操作系统




视频参数

图像编码标准

H.264（High   Profile）




编码分辨率

960H/D1/HD1/2CIF/CIF/QCIF实时




视频帧率

PAL:1~25帧/秒




视频码率

32Kbps-2048Kbps，可自定义，最大3072Kbps




码流类型

视频流/复合流




双码流

支持




音频参数

编码标准

G.711A、G.711U、PCM




音频采样率

16KHz




音频码率

64Kbps




视频接口

视频输入

24/32路，BNC接口（电平：1.0Vp-p，阻抗：75Ω），PAL制




视频输出

支持TV/VGA/HDMI1/HDMI2/SPOT   OUT视频同时输出




视频输出

1路模拟视频BNC接口 (1.0Vp-p, 75ohms)；

      1路VGA输出；

        2路HDMI输出，其中HDMI1与VGA、TV同源输出，HDMI2为高清矩阵输出

          1路SPOT OUT输出




矩阵输出

HDMI2为高清矩阵输出，支持多画面

      SPOUT   OUT为标清矩阵输出，支持单画面




音频接口

音频输入

支持16路音频输入，BNC接口（电平200-3000mV，阻抗：10KΩ）




音频输出

支持1路BNC接口，（电平：200-3000mV 阻抗5KΩ）




语音对讲

1路语音对讲输入200-3000mv  10KΩ（BNC）

      1路语音对讲输出200-3000mv  5KΩ（BNC）




录像管理

录像方式

手动录像、动态检测录像、定时录像、报警录像




录像回放

最大支持16路960H实时同步回放




备份方式

支持硬盘、刻录机、U盘存储和备份




报警

报警输入

16路报警输入、低电平有效，绿色接线柱接口




报警输出

6路告警输出（其中包含一个可控DC+12V输出）,30VDC 1A，125VAC 0.5A（联动输出）




硬盘

硬盘接口

支持8个SATA接口，1个eSATA接口




单盘容量

每个接口最大支持4TB容量硬盘




通讯接口

网络

2个 RJ45接口,   10/100/1000M自适应




通信

2个标准485接口，绿色接线柱接口，一个半双工，一个全双工;

      1个标准232接口，DB9




USB

4个USB 2.0接口




其他

电源

AC90~264V  50+2% Hz （最高可提供功率220W）




功耗

≦32Ｗ（不带硬盘）




工作温度

-10℃－＋55℃




工作湿度

10%~90%




尺 寸

440 mm（宽）x460 mm（深）x89mm（高）（2U高度）




重 量

6.5－7.5KG（不含硬盘）




安装方式

台式安装,机架安装
