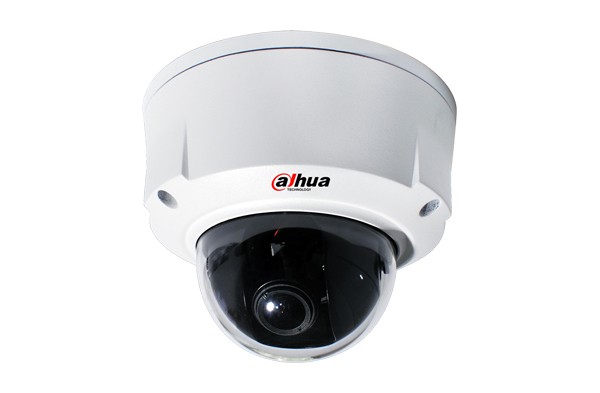

产品概述

采用TI达芬奇系列高性能DSP

采用标准H.264 main profile 5.0 视频压缩技术，压缩比高，码流控制准确、稳定

采用超低照度&超级宽动态1.3M(1280*960) CMOS图像传感器，图像清晰度高

支持1路复合视频输出

支持双码流，ACF（活动帧率控制），支持手机监控

支持数字水印加密，防止数据被篡改

支持I/O报警

支持丰富的网络协议

支持micro SD卡存储

支持ICR滤光片切换功能，实现昼夜监控

支持AC24V/DC12V/POE供电

外观精美，内部一体化模块设计，凸显档次	　

IP66防护等级，精心设计的快装结构，灵活的多种出线方式，极度方便工程安装

防暴等级：IK10

支持无SD卡、SD卡空间不足、SD卡出错、网络断开、I
P冲突、移动检测、视频遮挡智能报警







型号/参数

DH-IPC-HDB3101P

DH-IPC-HDB3101N




主处理器

TI达芬奇系列高性能DSP




图像传感器

1/3 英寸 CMOS




像素数

1280（H）*960（V）




自动光圈

DC驱动




日夜功能

支持IR-CUT电磁式切换




镜头参数

φ14接口,2.8-12mm/F1.4




标配镜头视场角

水平：92°-27.2°




照度

0.01Lux/F1.2（彩色模式）,0.001Lux/F1.2（黑白模式）




信噪比

50dB以上




宽动态范围

最大120dB




增益控制

手动/自动




白平衡

手动/自动




电子快门

手动/自动（区间可调，1/3~1/10000）

手动/自动（区间可调，1/4~1/10000）




视频压缩标准

H.264/MJPEG/JPEG




最大视频分辨率

主码流 1280*960，辅码流 704*576

主码流 1280*960，辅码流 704*480




视频帧率

主码流(1280*960@25fps)、辅码流(704*576@25fps)

主码流(1280*720@25fps)、辅码流(704*576@25fps)

主码流(1280*960@30fps)、辅码流(704*480@30fps)

主码流(1280*720@30fps)、辅码流(704*480@30fps)




视频码率

48k~8Mbps码率可调，也可自定义




视频接口

1路复合模拟视频输出，BNC（1.0VP- P，75Ω）(需另配线缆)




音频压缩标准

G.711a/G.711u/PCM




音频码率

64kbps/128kbps




音频输入

1路， RCA LINE IN(需另配线缆)




音频输出

1路， RCA LINE OUT(需另配线缆)




报警接口

1路输入，1路输出（开关量）(需另配线缆)




有线网络

1路10/100M以太网，RJ45接口




网络协议

HTTP,TCP,ARP,RTSP,RTP,UDP,RTCP,SMTP,FTP,DHCP,DNS,DDNS,PPPOE,

IPv4/v6,SNMP,QoS,UPnP,NTP




接入协议

标配ONVIF，PSIA可定制




本地存储

支持micro SD卡




供电

支持AC24V/DC12V/POE供电(AC24V接口在设备内部)




功耗

<3W




工作环境

工作温度-10℃~+60℃，工作湿度≤90%




外形尺寸

Φ151×119mm




整机重量

1250g




安装方式

吸顶装、壁装



订货型号


DH-IPC-HDB3101P

DH-IPC-HDB3101N
