产品概述



采用SONY高性能300万Exmor COMS图像传感器，低照度环境的完美展现

超级宽动态效果，加上图像降噪功能，完美的白天/夜晚图像展现

电子图像防抖动功能，适应多种使用环境

采用TI达芬奇系列高性能DSP，最高支持1920*1080/30fps的视频输出

采用新一代弱耦合结构，性能更稳定

防水快装接头，密闭防水，安装更快速

卡扣结构，防掉落设计，安装更方便

中英文OSD菜单及操作提示功能，用户界面更友好，功能更强大

独特的三维定位功能，捕捉目标更方便、精准、快捷

多种网络监控方式相结合(手机、WEB、客户端)，使用更方便

灵活的网络扩展能力，适应各种网络平台监控系统

SD卡本地存储，解决网络异常状态的监控存储问题

内置红外灯补光，补光距离大于100米

红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀

技术参数











参数/型号

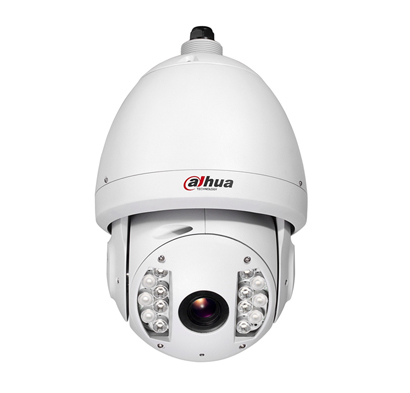

DH-SD6982A-HN




摄像机




图像传感器

1/2.8"SONY CMOS




总像素

约248万像素




水平解析度

≥1000TVL




视频制式

P:1920*1080(25fps)，1280*720(25fps)            N:1920*1080(30fps)，1280*720(30fps)




最低照度

彩色：0.05Lux@F1.6黑白：0.005Lux@F1.6 0Lux（红外灯开启）




增益控制

自动/手动




信噪比

大于50dB




白平衡

自动/手动/跟踪/室外/室内/室外自动/钠灯自动/钠灯




宽动态

支持




数字降噪

支持




图像稳定

支持




电子快门

1/1 - 1/30000s




数字变倍

16x（最大320x）




隐私保护

开/关(同一画面可设置8块隐私区域,共可设置24块隐私区域)




日夜模式

自动ICR滤光片彩转黑




镜头






焦距

4.7mm - 94.0mm




光学倍率

20倍




光圈值

F1.6 - F3.5




视场角

55.4°- 2.9°




功能




红外灯控制

自动/近灯/远灯/关闭




红外灯距离

≥100米




旋转范围

水平：0°～360°连续旋转 垂直：-10°～90° 自动翻转180°后连续监视




旋转速度

键控:水平0.1°～160°/秒;垂直0.1°～120°/秒  预置点：水平240°/秒; 垂直200°/秒




预置点

255个




自动模式

支持8条自动巡航、5条自动巡迹、5条自动线扫




云台功能

支持空闲动作，支持三维定位，支持人性化的焦距/速度自动匹配功能




视频压缩

H.264/M-JPEG




图像分辨率

主码流（1920*1080、1280*960、1280*720） 辅码流（D1）




音频压缩

G.711/PCM




语音对讲

支持




网络协议

TCP/IP,HTTP,DDNS,DHCP,NTP,PPPoE,FTP,SMTP,RTSP,RTP




多码流

支持




SD卡

支持




用户管理

最大支持6个用户,多级用户权限管理




故障检测

网络断开检测,IP冲突检测,编码器状态检测,存储卡状态检测,存储空间检测




输入/输出




模拟视频输出

1.0Vpp/75Ω,NTSC或PAL,BNC接口




网络接口

1路10/100BaseT以太网，RJ45接口




报警接口

2路输入/1路输出（标配）7路输入/2路输出（选配），报警时可联动预置点/自动巡航/自动巡迹/开关量输出




控制接口

RS485，支持云台控制和在线升级




一般规范




电源

AC 24V/2.2A（±10%）（含红外控制电路）




功耗

17W/ 35W（红外灯、加热器同时开启）




工作环境

温度-40~60℃； 湿度＜90%




防护等级

IP66，4000V防雷、防浪涌和防突波保护，符合GB/T17626.5  4级标准




产品尺寸

Φ229.6(mm)×381(mm)




重量

7kg




可选支架

DH-69FB;DH-65FD
