主要特性


高清视频分配芯片，支持视频无压缩、无延迟分配

每组分配器支持1路SDI视频输入，4路视频输出，支持1路或3路高清字符叠加

自动识别3G-SDI /HD-SDI /SD-SDI信号

自动线缆均衡，可自动恢复传输自远程的信号

内置时钟恢复电路，有效去除信号抖动

内置高性能线缆驱动芯片，支持输出信号长距离传输

符合HDCCTV V1.0标准和国家相关标准

支持高清字符叠加，包括摄像机标题、时间等信息

字符为高清64X64点阵规格，三种颜色可选，设置字符背景色，位置及勾边









HMXS1VD4/HMXS3VD4 HD-SDI 视频分配器 技术参数









型号

HMXS1VD4

HMXS3VD4




接口带宽

2.97Gbps/1.485Gbps/270Mbps




反射损耗

SD-SDI：18dB @ 270MHz

HD -SDI：15dB @ 1.5GHz

3G-SDI：>15dB




视频输入

1ch，75Ω，1~2Vp-p输入信号




视频输出

4ch，75Ω，1~2Vp-p输出信号




信号电平

800mV±5%




字符叠加

1路高清字符叠加视频输出

3路高清字符叠加视频输出




字符配置

64X64点阵高清字符，中/英文可选，三种字体颜色，设置字符背景色，位置及勾边




上升与下降时间

SD-SDI：600-900ps

HD-SDI：<200ps

3G-SDI：<130ps




抖动

SD-SDI：<0.05UI p-p

HD-SDI：<0.1UI p-p

3G-SDI：<0.2UI p-p




工作温度

0℃~ +50℃




工作湿度

0~90%RH（无冷凝）




安装方式

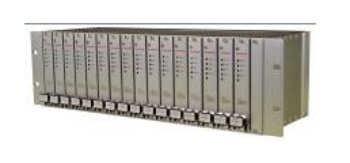

机架安装 ，3U机箱，内置16张视频分配卡
