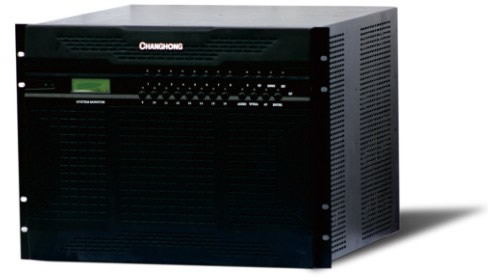

产品介绍

详细参数













产品型号

输入输出路数




CH-MP

按实际需求配置




信号种类

接口类型




CVBS（AV）

BNC




Y/C（色差）

BNC




YPbPr（分量）

BNC




VGA（PC）

DVI-I转D-Sub




RGB

DVI-I转D-Sub




DVI

DVI-I




HDMI

HDMI TypeA




SDI

BNC




IP

RJ45




输入信号种类

输出信号种类




CVBS、Y/C、YPbPr、VGA、RGB、DVI、HDMI、SDI、IP

DVI/VGA




输入电源、功率

控制方式




110～250VAC，47～63Hz，  50W ～300 W

串口、按键、红外和网络




工作寿命

单一信号输入/输出板卡信号数量




  >50000小时(持续工作)

4路




图像复制功能

每个单元开窗规模




任意信号，复制任意数量

任意单元任意信号均可1画面，4画面，6画面，9画面，12画面，16画面显示




常用外置处理器型号举例




型号

简介




CH-MPA16V16D16H16D4/C

输入信号：16路AV、16路VGA、16路DVI、16路HDMI；

输出信号：4路DVI；

备注：可以充分利用单屏可以开窗16个画面，实现64路信号在2x2的拼接大屏上全部显示




CH-MPA32V16D8D12/C

输入信号：32路AV、16路VGA、8路DVI；

输出信号：12路DVI；




CH-MPA64R48H18D32/C

输入信号：64路AV、48路RGB、18路HDMI；

输出信号：32路DVI；




CH-MPV32H56S20D64/C

输入信号：32路VGA、56路HDMI、20路SDI；

输出信号：64路DVI；




CH-MPA8V16R32D48H56S64I24D128/C

输入信号：8路AV、16路VGA、32路RGB、48路DVI、56路HDMI、64路SDI、24路IP

输出信号：128路DVI；
