最大支持256IN\16OUT或240IN\32OUT

  支持同轴视控及OSD键盘配置

  支持720P/25/30/50/60帧，1080P/25/60帧，模拟视频信号

  支持128路RS232报警输入

  支持视频报警联动实时上墙

  无延时、实时矩阵切换

  最大支持级联4000路接入
应用示意图：




一级星型矩阵级联示意（4096路）

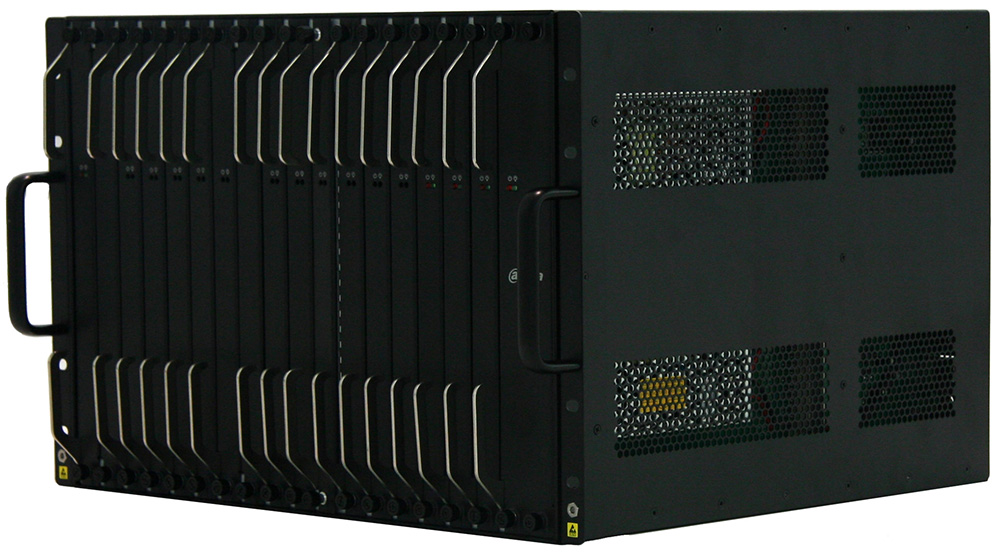

DH-CMX系列






参数分类

参数

参数值




技术指标

物理接口

BNC




RS-232接入

8个数据口，3脚凤凰端子插座，波特率可编程1200、2400、4800、9600B




整机最大路数

272路




业务板卡

最大支持17块板卡、每张板卡16*BNC口




视频输入

单机最大256




视频输出

单机最大32路




同轴视控

支持HDCVI同轴视控复合信号




切换

全交叉点矩阵完全切换




切换速度

不大于16ms




键盘控制时间

不大于20ms




数据存储器

设置信息、巡视序列和配置数据最少可保存五年




电源电压

220VAC，50／60Hz,MAX:100W




安装

标准19” 7U




重量

最大35Kg




基础功能

预组装系统

系统最多可接4096个输入和1024个输出，预组装简化了矩阵切换控制器的选择




菜单综合设置

系统有屏幕菜单，可用一个系统键盘和监视器编程，来自CPU的视频输出直接接一台监视器或接到切换系统的输入端，调用系统的监视器编程




键盘口令输入

系统最多有64个用户口令，限制无关人员使用系统，是系统的一项安全措施




优先级操作

规定口令有8个优先等级，进一步限制无关人员控制系统




系统可划分

明确规定了键盘、监视器、摄像机之间的通道，进一步增强了系统的安全性




成组切换

可将多台摄像机同时切换到多台相邻的监视器上，有64个独立的摄像机分组（并行／分组），每组最多16台摄像机，每组报像机可用手动调用，或作为通用巡视的一部分




通用巡视

可建立摄像机或分组摄像机的64个巡视／序列，便于随时切换到监视器上。每个巡视最多有64个位置，用来插入驻留时间不同的摄像机图像，还可插入每台摄像机的景物预置和辅助功能。巡视可以正向或反向运行，包括同一台摄像机的多次进入巡视和／或单个摄像机的多个景物预置进入巡视在内。这种巡视可以连在一起，组成的序列数可大于64台摄像机，序列巡视中自动跳过与监视器无关的摄像机




自动启动巡视

为用户提供35个可编程的时间，长达7天以上，可自动调用监视器进行每天、每周用的通用巡视。时间还用于报警联系表，经编程自动使监视器处于设防状态




监视器单独巡视

操作人员可随时规定任意监视器上的摄像机巡视／序列。这些序列最多有64个位置，用来插入驻留时间不同的摄像机。同一台摄像机可在多个位置插入序




屏幕显示可选择

每个视频输出上可插入日期、时间、摄像机号码、摄像机和监视器报警状态及10个汉字或常用字符的可编程字幕。日期格式可规定为月／日／年，日／月／年或年／月／日，屏幕显示使用带黑框的白色字符，以增加光照变化时的读出效果。本系统为用户提供摄像机号码--字符／日期／时间的有／无控制。字符控制包括水平和垂直定位




现场控制

在摄像机现场，解码器控制每台摄像机的云台（恒速或变速），还可控制电动镜头、辅助功能和72个景物预置点。（请参考专用解码器资料，可提供所有规格的解码器）




自动报警

自动报警调用－1024个报警输入：报警输入可编程，把任何一台摄像机或分组的摄像机导引到监视器或监视器组上。每台摄像机可启动景物预置，辅助功能，选择不同的驻留时间（1～60秒），每台监视器有15个报警显示消除方式可以选择




报警联系表

用报警输入号码与监视器号码，由经过编程的报警联系表调用报警摄像机图像。四个报警联系表可编程




报警状态输出

由RS-232通讯口输出，可显示报警时间、报警联系、视频丢失、被调用的摄像机、所用的监视器等信息




RS-232通讯口

8个标准RS-232端口，可与主控键盘、报警接口设备、调制解调器、计算机等进行通讯




分级、多级控制

上一级主机控制下一级主机可通过一个RS-232端口连接，再将下一级主机的视频输出接到上一级主机视频输入，上一级主机就可通过主控键盘来控制下一级的主机的图像切换、编程、云台、镜头能的操作,并有报警信号、多级上传等功能




数据存储

所有用户的编程数据,如系统划分、摄像机循环巡视、标题、报警设置、端口设置在断电后最少可保存五年
